外观设计图示选择指南

图示数量:

· 一个设计的产品必须以多个视图表示，可多达10个视图，从中我们选择7个不同侧面的视图，或者3个额外的视图。

· 如果产品对称或形状简单，所需的视图数量可能会更少（例如，一张 microSD 卡可以用三种表示方式来表示）。

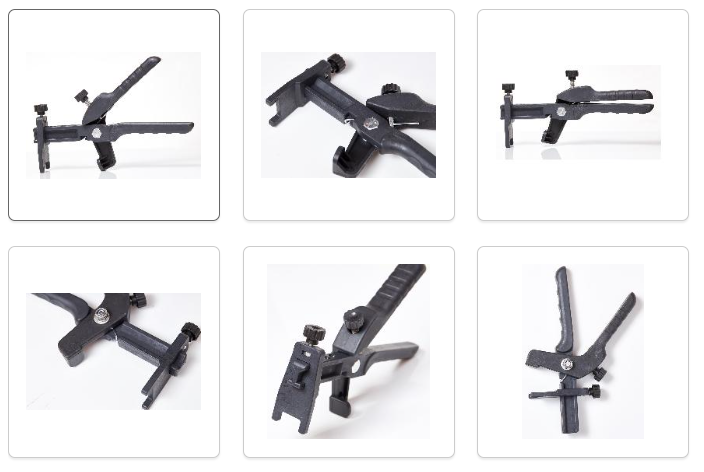

· 如果产品复杂则至少需要7张图片（例如，钳子）。

· 如果设计包括一个标志、一个图案、一个图形符号或一个装饰图案，则一个图像就足够了。

图示类型:

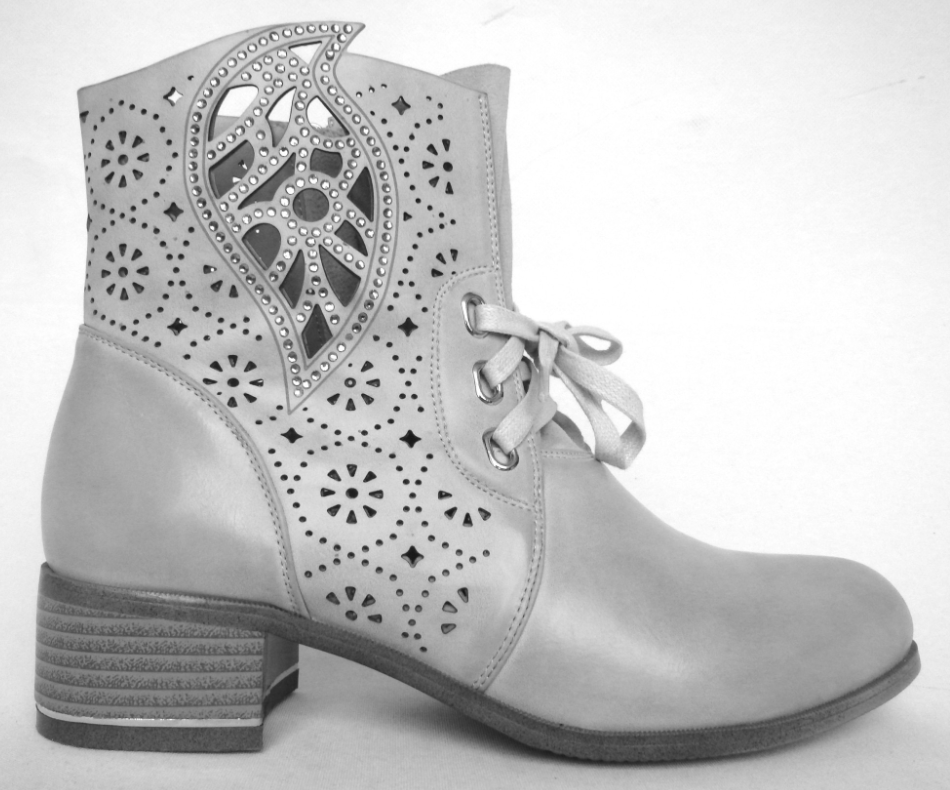

· 该表示可以是照片、绘图、绘画或计算机模型的渲染图；不建议在同一个设计版本中将照片与绘图结合。在一个多重应用中，一个版本可以通过照片展示（例如，一个制造产品，7张照片），另一  个版本可以通过3D渲染图像展示（例如，一个未制造设计产品，7张图像）。

· 表现形式可以是彩色（如果需要彩色保护）或灰色/黑色线条；如果指定黑白保护，彩色图像将被转换为灰色调。

· 图片不得有分散注意力的背景、位置数字、尺寸或其他与产品形状相补充的元素；边缘元素可以移除，但重叠元素需要新图片。

可采用与不可采用描绘示例

解决方案：提高分辨率或提供新照片

解决方案：去除背景并重新渲染3D模型

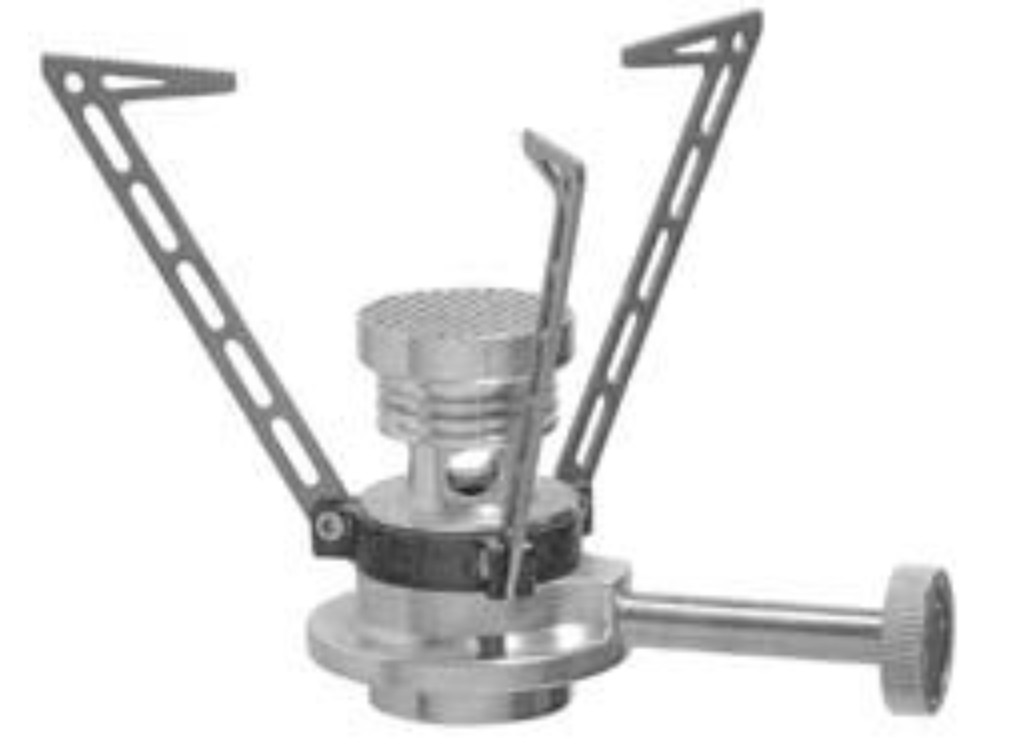

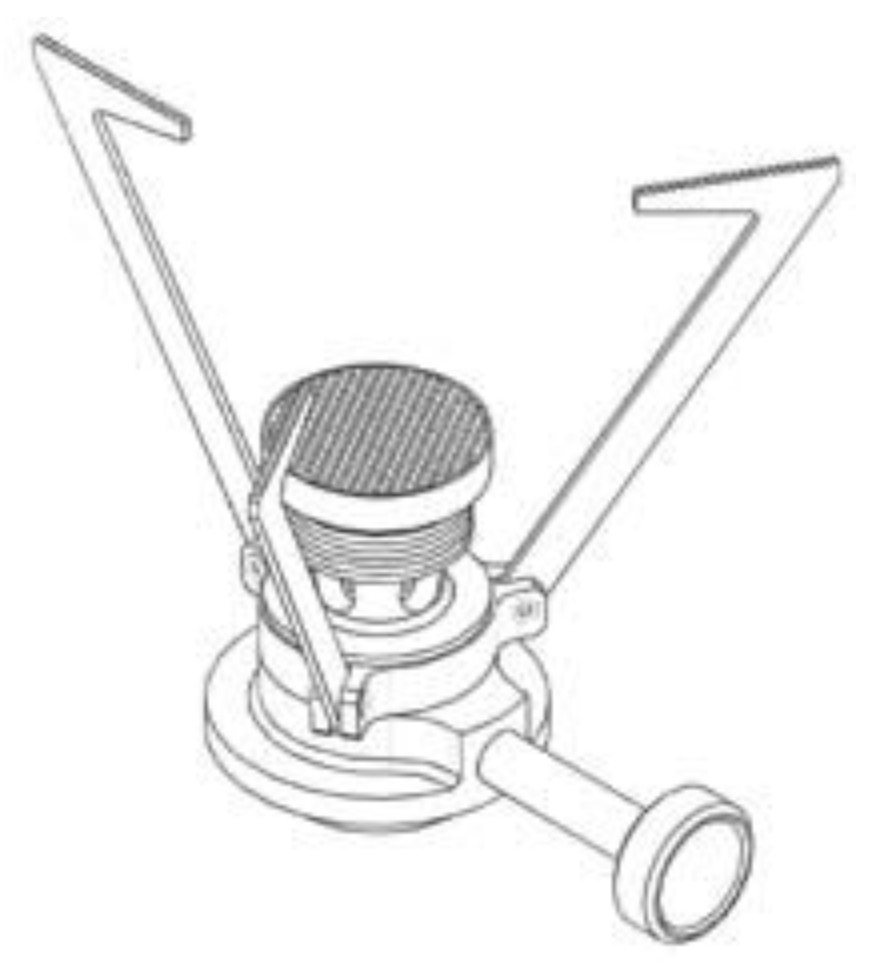

不可采用图片（便携式燃气灶）

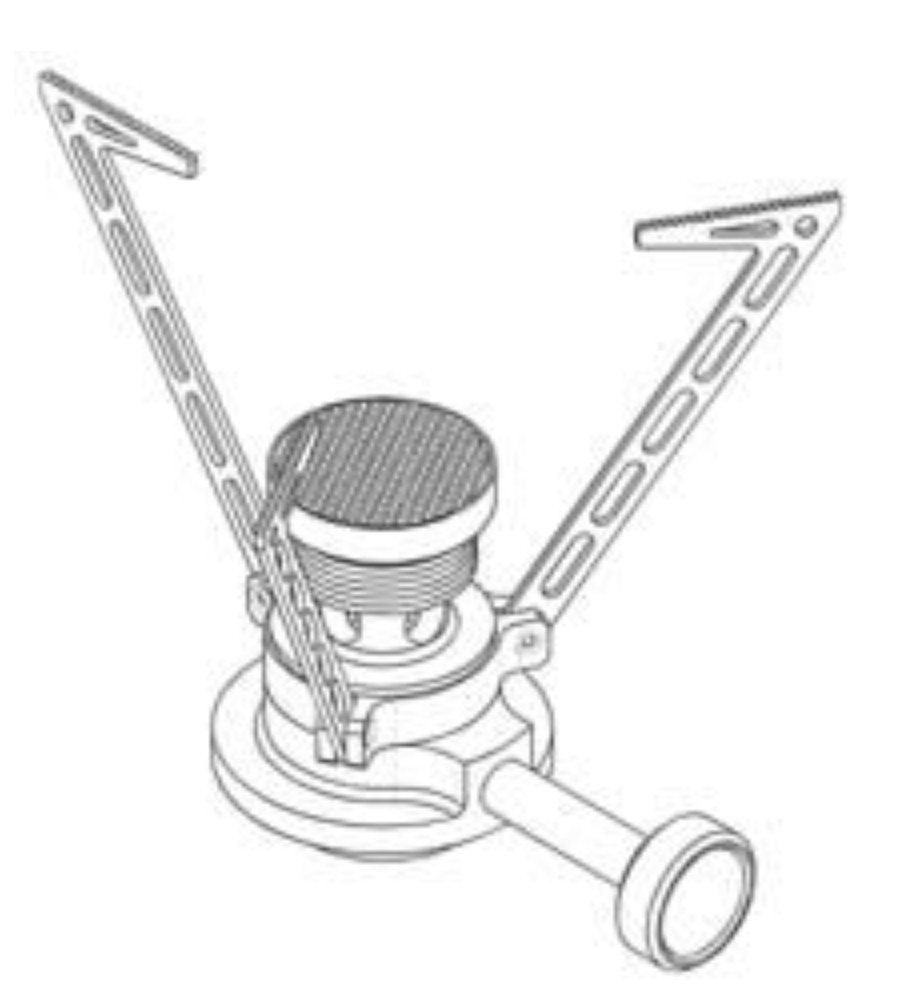

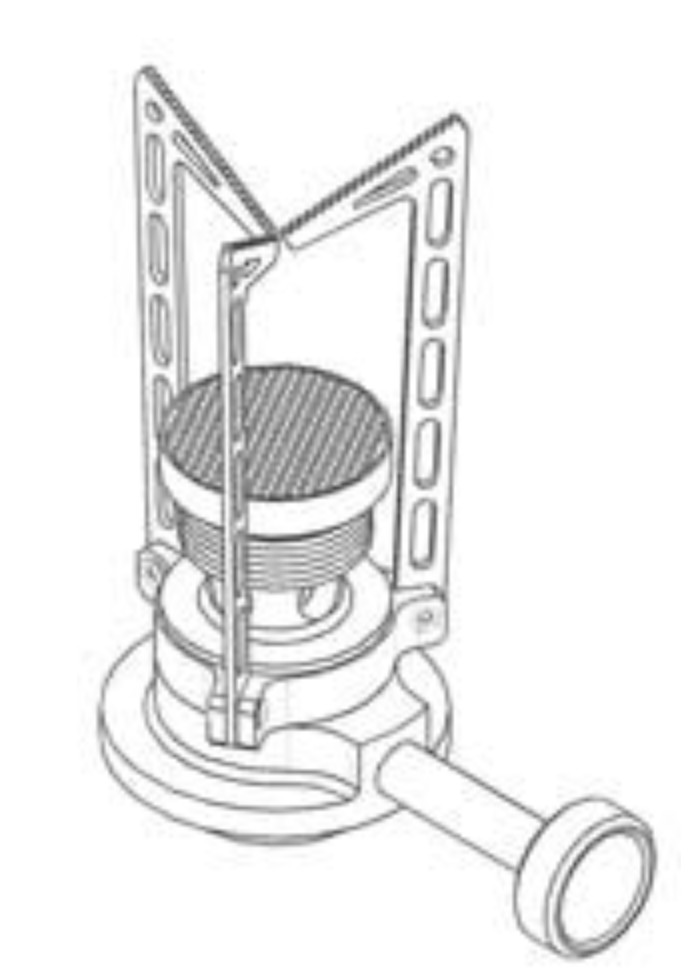

产品图纸与实物图片存在不一样的设计，第一个图的臂部有开口，第二个则无此类开口

可采用图片

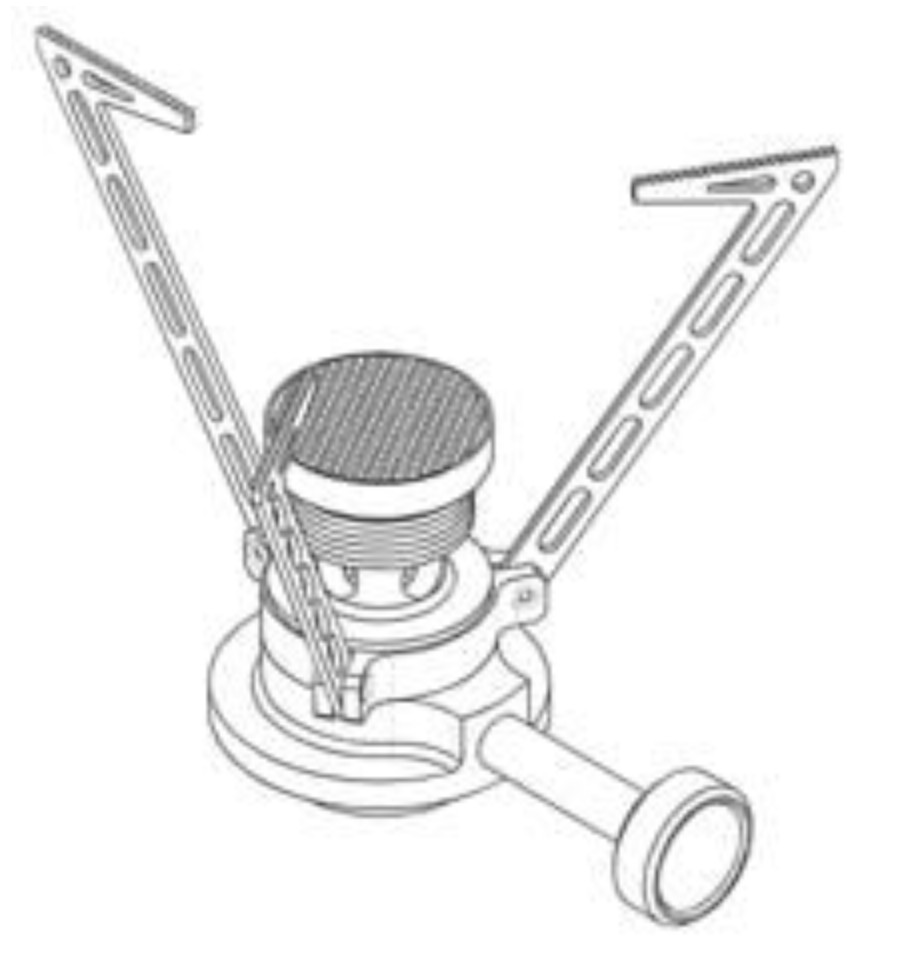

正确组合，双臂均包含开口，因此该版本相同

解决方案：提供相同版本的图像，或作为两份独立申请提交

特殊情况:

· 如果一个产品有多个用户可触及的位置（例如开关），这些位置可以包含在一个设计版本中；仅可由维修人员触及的位置则不包括。
